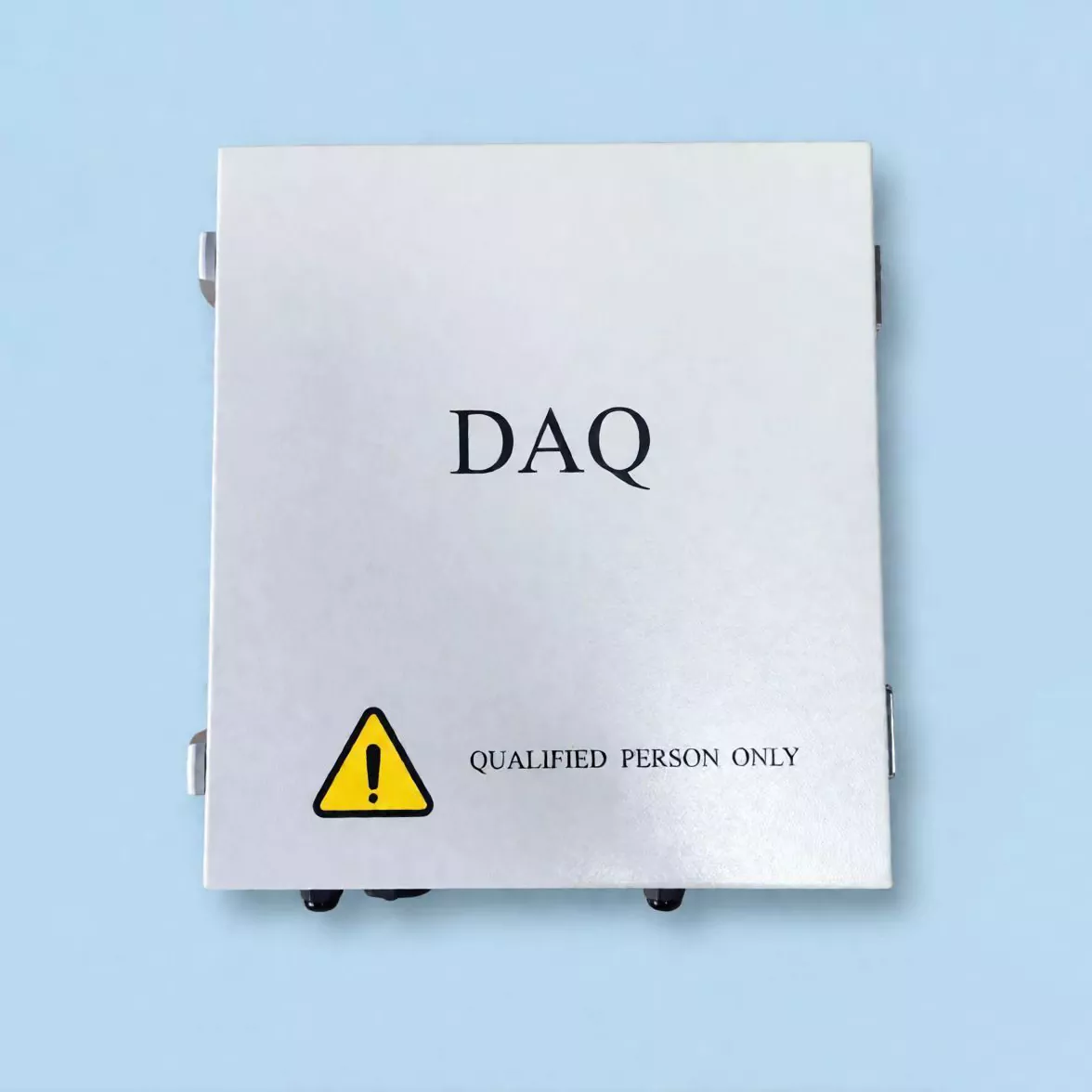

Kotak Komunikasi Penjejak Suria NCU

NCU Ruitai dibina di atas rangkaian cincin gentian optik penyembuhan sendiri, dengan protokol rangkaian cincin yang menyokong pemulihan tahap milisaat, bersama-sama dengan reka bentuk lebihan bekalan kuasa dwi. Jika pautan rangkaian terputus secara tidak dijangka atau peralatan gagal, sistem boleh membina semula laluan komunikasi secara automatik dalam masa milisaat. Ini membolehkan penukaran lancar tanpa menjejaskan operasi, mengurangkan risiko gangguan dan menyokong operasi tanpa gangguan 24/7 di loji tenaga solar yang besar.

Fungsi Utama dan Sorotan Teknikal

1. Penjejakan Suria yang Tepat dan Pemantauan Cuaca Mikro

Kotak Komunikasi Penjejak Suria NCU menyelaraskan berbilang TCU (Unit Kawalan Penjejak) untuk menyokong penjejakan solar yang tepat.

Ia juga menyepadukan kelajuan angin, arah angin, sinaran dan penderia lain untuk berfungsi sebagai stesen cuaca mikro.

Digabungkan dengan algoritma penjejakan pintar, ia membantu mengurangkan kehilangan teduhan rupa bumi dan meningkatkan kecekapan penjanaan kuasa.

2. Perlindungan Semua Cuaca Pintar

Menggunakan data cuaca masa nyata, NCU boleh mengaktifkan mod perlindungan angin, salji dan hujan batu secara automatik serta mengalihkan struktur penjejak ke kedudukan yang selamat.

Dalam cuaca ekstrem, fungsi ini boleh mengurangkan kerugian aset yang disebabkan oleh hujan batu, salji tebal dan kejadian serupa sehingga 94%.

3. Reka Bentuk Perindustrian Kebolehpercayaan Tinggi

NCU menggunakan cip gred industri dan litar terpencil dengan perlindungan IP65 untuk persekitaran yang mencabar seperti kawasan altitud tinggi, padang pasir dan tapak pantai.

Ia menyokong kedua-dua bekalan kuasa AC dan DC dan termasuk bateri litium sandaran untuk mengekalkan operasi semasa bekalan elektrik terputus atau pada waktu malam.

Penyulitan perkakasan dan perisian, bersama-sama dengan pengasingan voltan tinggi dan rendah, membantu melindungi penghantaran data dan keselamatan peralatan.

4. Kesambungan Berbilang Protokol

NCU menyokong pelbagai teknologi komunikasi, termasuk Zigbee dan M-Bus.

Ia menghubungkan sistem tempatan dengan platform pemantauan jauh seperti Smart Cloud dan SCADA, membolehkan muat naik data masa nyata dan penghantaran arahan.

Jadual Spesifikasi Penuh

▷ Parameter ciri

▷ Parameter fungsian

▷ Parameter umum

Nilai Aplikasi dan Projek Kami

Ruitai Intelligent NCU mengurangkan keperluan untuk pemeriksaan manual melalui diagnosis kerosakan jauh dan satu klik fungsi penyingkiran salji dan perlindungan hujan batu, membantu mengurangkan kos O&M.

Sistem ini telah digunakan dalam projek luar negara di Amerika Syarikat dan Sepanyol, memberikan perlindungan automatik semasa keadaan cuaca yang melampau.

Bersama-sama dengan SCADA dan perisian O&M jauh, NCU menyokong pengurusan pintar merentasi proses operasi penuh, membantu loji tenaga solar menangkap lebih banyak nilai daripada setiap sinaran cahaya matahari.

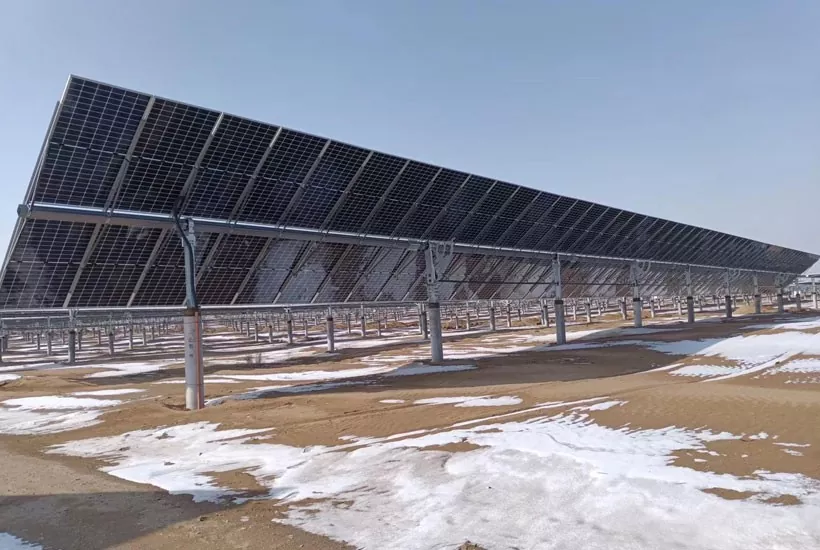

Kajian Kes: Loji Kuasa Suria Berskala Utiliti 100 MW di Texas, Amerika Syarikat

Projek ini terletak di Dataran Besar Amerika Utara, sering menghadapi ribut hujan batu yang teruk dan angin kencang.

Di bawah keadaan ini, modul solar konvensional dan struktur penjejak boleh mengalami kerosakan yang ketara, mewujudkan risiko besar kepada aset loji.

Selepas menggunakan platform Ruitai SCADA, sistem menggunakan ramalan cuaca AI dan algoritma penyelarasan pintar untuk bertindak balas secara automatik kepada amaran hujan batu atau angin kencang.

Ia menghantar arahan kepada TCU, yang mengalihkan modul solar ke sudut kecondongan 60° pelindung.

Strategi perlindungan cuaca ekstrem yang proaktif ini mengurangkan kerugian aset PV tahunan sebanyak 94% apabila loji itu dilanda hujan batu yang lebih besar daripada diameter 50 mm, menukar tindak balas loji daripada kawalan kerosakan pasif kepada pencegahan risiko aktif.

Mengapa Memilih Ruitai?

Ruitai pakar dalam R&D dan aplikasi sistem kawalan pengesanan PV. Menangani keperluan untuk pengurusan pintar dalam loji kuasa PV berskala besar, kami terus meningkatkan keupayaan kami dalam algoritma kawalan, teknologi komunikasi dan penyepaduan sistem.

Selain Peti Komunikasi Penjejak Suria (NCU), kami menawarkan suite penyelesaian yang komprehensif, termasuk TCU, platform pemantauan pintar PV SCADA dan robot pembersihan solar pintar.

Peralatan kami mempunyai penarafan perlindungan IP65/IP66 dan beroperasi dengan pasti pada julat suhu yang luas dari -40°C hingga +70°C. Direka bentuk dengan perlindungan kilat, produk kami dibina untuk menahan persekitaran yang pelbagai dan mencabar di mana loji PV berada.

Disokong oleh lebih 20 hak harta intelek, pensijilan ISO 9001 dan CE, hak cipta perisian dan laporan ujian daripada agensi pihak ketiga seperti HTW, kami telah mewujudkan perkongsian projek merentas lebih 50 negara dan wilayah. Kami menyediakan perkhidmatan jangka panjang termasuk pemantauan jarak jauh, diagnosis kerosakan, peningkatan perisian dan latihan O&M.

Soalan Lazim

S: NCU menunjukkan komunikasi biasa, namun beberapa penjejak gagal bergerak selepas arahan dikeluarkan; bagaimana saya harus menyelesaikan masalah ini?

J: Jenis "komunikasi palsu" ini (di mana sistem kelihatan bersambung tetapi gagal untuk bertindak) biasanya disebabkan oleh perkara berikut:

Kesesakan mekanikal TCU: Kegagalan motor atau kotak gear; walaupun TCU masih boleh menghantar isyarat "degupan jantung", ia tidak boleh melaksanakan pergerakan fizikal.

Bekalan kuasa tidak mencukupi: Motor penjejak menarik arus masuk yang tinggi semasa dimulakan. Jika kabel kuasa terlalu panjang atau mempunyai luas keratan rentas yang tidak mencukupi, penurunan voltan pada terminal TCU boleh menghalang motor daripada dihidupkan, walaupun NCU telah mengeluarkan arahan.

Konflik perintah: Semak sama ada sistem lain (seperti SCADA atau HMI tempatan) secara serentak mengeluarkan arahan bercanggah.

S: Bolehkah saya menggunakan sambungan cawangan T sewenang-wenangnya semasa pendawaian bas RS485?

J: Tidak. Bas RS485 mesti menggunakan topologi rantaian daisy. Cawangan-T menyebabkan pantulan isyarat yang teruk, yang membawa kepada komunikasi yang sangat tidak stabil.

Jika keadaan tapak memerlukan cawangan, pengulang atau hab RS485 mesti dipasang di titik cawangan.

S: Bolehkah NCU antara muka dengan sistem AGC/AVC loji kuasa?

A: Ya. Dalam loji kuasa berskala besar, apabila grid memerlukan pengurangan, sistem AGC/AVC menghantar arahan pengehadan kuasa kepada NCU.

Setelah menerima arahan ini, NCU boleh melaraskan sudut penjejak untuk mencapai penurunan kuasa peringkat perkakasan yang aktif; pendekatan ini lebih baik melindungi kestabilan grid berbanding dengan hanya mengehadkan output penyongsang.
