Sistem Penjejakan solar dwi paksi
PENGENALAN SISTEM ASAS
Berbanding dengan sistem tetap konvensional, memberikan peningkatan menyeluruh dalam kecekapan dan kebolehpercayaan tenaga.
PENAMBAHBAIKAN GENERASI YANG BAGUS
Purata keuntungan penjanaan tahunan: 30%-40%; keuntungan musim sejuk maksimum boleh melebihi 50%.
Penggunaan tenaga suria mencapai 87%, tahap industri terkemuka.
Pada hari mendung dan hujan, kehilangan penjanaan adalah serendah 12%, berbanding 40% untuk sistem konvensional.
KAWALAN YANG TEPAT DAN KUALITI YANG DIPERCAYAI
Ketepatan pengesanan sistem ±0.5°, kira-kira 2-4 kali tahap industri biasa.
Direka bentuk untuk perlindungan angin Force 12 dan diuji medan dalam keadaan taufan Force 12.
hayat reka bentuk 25 tahun; kadar kegagalan tahun pertama di bawah 1% semasa tempoh jaminan.
PENGESAN TEPAT Julat PENUH
Enjin algoritma astronomi.
Kedudukan tiga BeiDou / GPS / GLONASS.

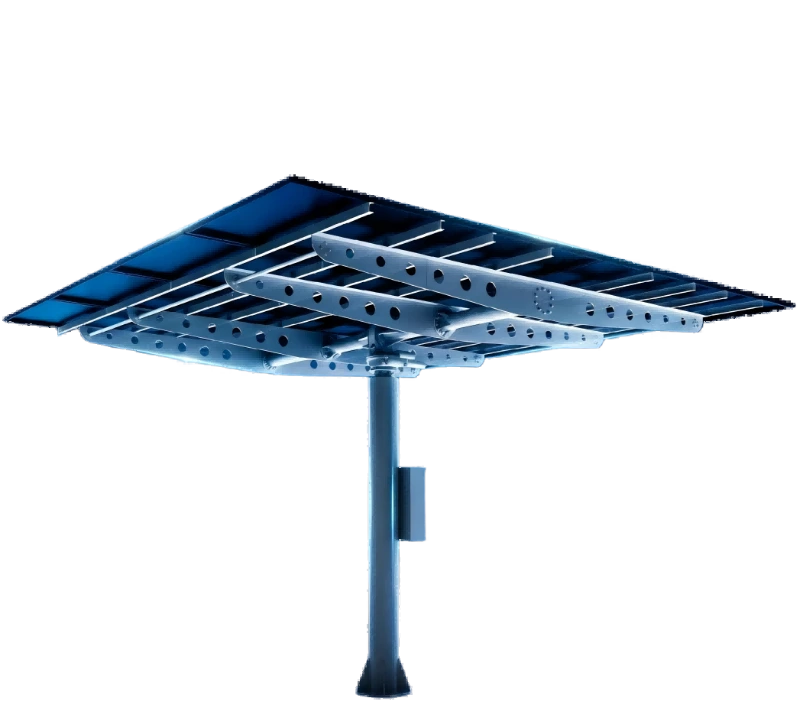

Sistem pengesan suria pintar ini direka bentuk untuk memaksimumkan hasil tenaga fotovoltaik dengan tepat mengikut laluan matahari merentasi langit. Dibina dengan penghantaran mekanikal berketepatan tinggi dan kawalan algoritma pintar, ia memberikan prestasi penjejakan sepanjang hari yang boleh dipercayai merentas pelbagai rupa bumi dan keadaan iklim. Ciri Utama0–90° Pelarasan Ketepatan Kecondongan
Paksi ketinggian menyokong julat kecondongan 0° hingga 90° penuh, membolehkan panel duduk rata untuk perlindungan ribut/angin, naik untuk kejadian pagi/petang yang optimum, dan menyesuaikan secara optimum merentas semua musim.
Putaran Julat Lebar 240° Azimuth
Paksi mendatar meliputi julat azimut 240° yang luas, menangkap cahaya matahari dari matahari terbit hingga terbenam merentasi hari musim panas yang panjang dan tapak latitud tinggi, dengan had mekanikal terbina dalam untuk operasi yang selamat.
±0.5° Ketepatan Penjejakan Keseluruhan
Menggabungkan pengekod resolusi tinggi dengan reka bentuk struktur tegar, sistem mencapai ketepatan penjejakan ±0.5°, meminimumkan kehilangan kosinus dan memastikan tangkapan sinaran maksimum sepanjang hari.
Algoritma Pintar SmartTrack™ 3.0
Pengawal onboard menggunakan SmartTrack™ 3.0, yang menyepadukan kedudukan astronomi, menjejak ke belakang untuk teduhan baris ke baris, strategi wind stow dan kawalan kumpulan yang dioptimumkan bangun—mengimbangkan perolehan tenaga dengan keselamatan struktur dalam masa nyata. Senario Aplikasi
Loji PV berskala utiliti
Tatasusunan diedarkan & komersial atas bumbung/dilekapkan di tanah
Kawasan pergunungan, teragih dan penyinaran rendah yang memerlukan hasil tinggi sehektar
| PARAMETER SISTEM | ||||||||||
| Jumlah Kuasa PV | 8 × 460 W = 3,680 W. Di bawah NMOT, median kuasa maksimum ialah 449-471 W; di bawah STC ia boleh menjadi lebih tinggi, dalam julat 590-620 W. STC menyediakan piawaian perbandingan bersatu dan mengelakkan herotan yang disebabkan oleh persekitaran ujian yang berbeza. | |||||||||
| Kawasan Operasi | 35 m² (permukaan atas berputar 360° dalam keadaan mendatar) | |||||||||
| Ketinggian Keseluruhan Maksimum | 5.28 m (titik maksimum di atas tanah apabila modul PV menegak) | |||||||||
| Pembersihan Modul Minimum | 0.7 m | |||||||||
| Jumlah Berat | 680 kg, termasuk 8 modul PV (8 × 33.5 kg = 268 kg), struktur mekanikal 342 kg, dan 70 kg untuk dua motor dan pemasangan | |||||||||
| Asas | 2.4 m³, 220.6 struktur konkrit | |||||||||
| Kawalan Kedudukan | Sistem gelung tertutup dengan pengekod dan penderia kedudukan | |||||||||
| Kuasa / Litar Bantu | 220 V AC / 24 V DC | |||||||||
| Banjaran Azimuth | 0-240° | |||||||||
| Julat Kecondongan | 0-85° | |||||||||
| Unit Kawalan | Sistem kawalan terbenam STMicroelectronics STM32 dengan antara muka I/O danRS485 teragih | |||||||||
| Operasi Unit | Operasi manual diperlukan untuk setiap unit; diagnosis kuasa jauh melalui Internet | |||||||||
| Perisian | Platform Ekosistem Sifar Karbon Pintar | |||||||||
| Ketepatan Kedudukan | ±0.5° | |||||||||
| Kaedah Memandu | 2 motor DC | |||||||||
| Ketahanan | Direka bentuk untuk rintangan angin Force 10 | |||||||||
| Pensijilan | CE | |||||||||
| PARAMETER TEKNIKAL MOTOR | ||||||||||
| Jenis Motor | Motor bergear DC | Tork yang tinggi dan ketepatan yang tinggi | ||||||||
| Kuasa Dinilai | 91 W | Penggunaan kuasa yang rendah, tork yang tinggi | ||||||||
| Voltan Kendalian | DC 24 V | Voltan selamat, perlindungan kejutan elektrik | ||||||||
| Tork Dinilai | 120 N·m | Memandu 8 modul (5 kW) | ||||||||
| Ketepatan Putaran | ±0.5° | Kawalan gelung tertutup dengan penderia Hall | ||||||||
| Hayat Perkhidmatan | ≥50,000 j | lebih kurang 10-15 tahun, melebihi purata industri | ||||||||
| Tahap Kebisingan | <55 dB | Reka bentuk bunyi rendah sesuai untuk kawasan kediaman | ||||||||
| Penilaian Perlindungan | IP65 | Perlindungan habuk dan air tahap tinggi | ||||||||
| Nisbah Gear | 736:1 | Pengurangan gear planet ketepatan | ||||||||
| Pelinciran | Tanpa penyelenggaraan seumur hidup | Dimeterai sepenuhnya; tiada isi semula pelincir diperlukan | ||||||||
| Suhu Ambien | -40°C hingga +80°C | Kebolehsuaian suhu yang kuat | ||||||||
| Mengunci Diri | Kunci automatik pada kehilangan kuasa | Menghalang putaran terbalik; rintangan angin yang kuat | ||||||||
| KONFIGURASI SENSOR | ||||||||||||
| Penderia Dewan Dwi Paksi | ±0.3° | 300 ms | Maklum balas sikap peralatan masa nyata | |||||||||
| Modul Penentududukan GPS | ±3 m | 1 min | Longitud, latitud, altitud, dan masa | |||||||||
| Penderia Kelajuan Angin | ±0.3 m/s | 300 ms | Pencetus perlindungan angin kencang | |||||||||
| Hadkan Sensor | <200 ms | 300 ms | Pemerolehan keadaan had dan perlindungan perkakasan | |||||||||
| SENSOR DEWAN DUAL-PAKSA | ||||||||||||
| Nama Sensor | Penderia Dewan Dwi Paksi | |||||||||||
| Model / Ketepatan | GW6K-DNS-CN-G40 | |||||||||||
| Kekerapan Persampelan | 300 ms | |||||||||||
| Fungsi | Maklum balas sikap peralatan masa nyata | |||||||||||
| Ciri-ciri | 1. Penanda aras domestik pilihan dengan kebolehpercayaan yang tinggi; 2. Penukaran kuasa kecekapan tinggi dan pengurusan komponen pintar; 3. Perkhidmatan selepas jualan berkualiti tinggi | |||||||||||
