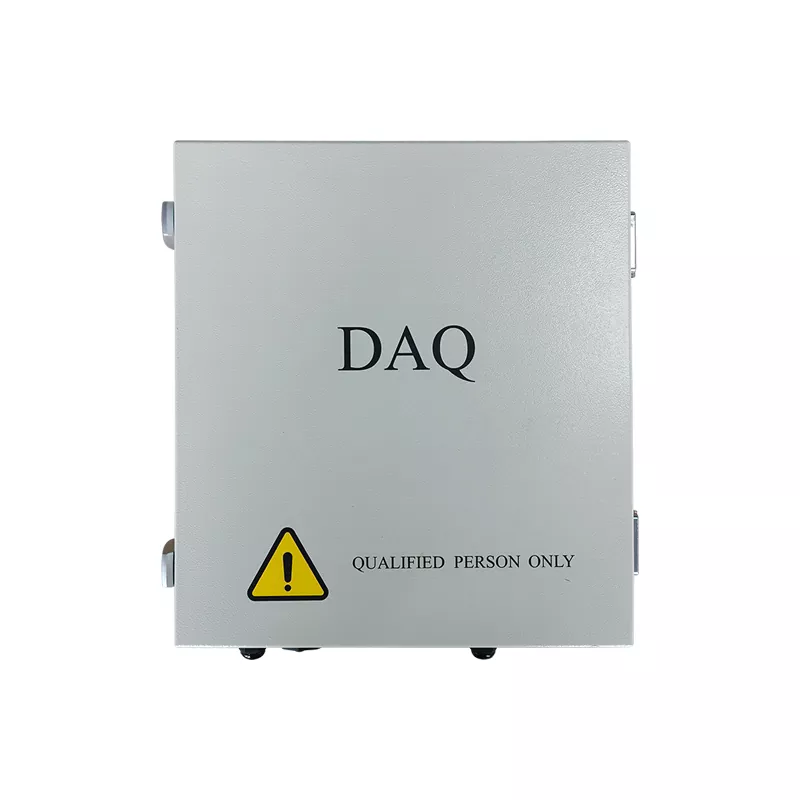

Kotak Komunikasi PV Pintar

Suzhou Ruitai ialah kilang yang boleh dipercayai yang boleh menawarkan Kotak Komunikasi PV Pintar. Produk siri NCU kami mengekalkan penghantaran data berkelajuan tinggi dan stabil walaupun dalam keadaan cuaca luar yang teruk dan persekitaran gangguan elektromagnet yang rumit.

Apabila disepadukan dengan platform Ruitai SCADA, NCU menyokong operasi dan penyelenggaraan jauh automatik sepenuhnya. Penyelesaian ini secara berkesan meningkatkan output penjanaan kuasa dan mengurangkan kos buruh dengan banyak.

Bagaimanakah Kotak Komunikasi NCU Suzhou Ruitai Beroperasi?

1. Pengumpulan dan Terjemahan Data Besar-besaran (Lapisan Sambungan)

Sambungan Fizikal:Bertindak sebagai hab data untuk keseluruhan stesen janakuasa, NCU menghubungkan ratusan peranti medan, termasuk unit kawalan pengesanan (TCU), penyongsang dan stesen pemantauan cuaca.

Ia menyokong berbilang antara muka komunikasi seperti RS485, ZigBee, dan Bluetooth untuk mewujudkan pautan fizikal dengan semua peralatan.

Penukaran Protokol:Peranti yang dibuat oleh pengeluar yang berbeza (seperti penyongsang) menggunakan protokol komunikasi yang berbeza, yang mewujudkan halangan keserasian. Dilengkapi dengan modul penukaran protokol terbina dalam yang berkuasa, NCU menyokong protokol arus perdana termasuk Modbus, TCP/IP dan MQTT.

Ia menukar semua jenis isyarat industri heterogen kepada format data standard bersatu, membolehkan pertukaran data yang lancar antara setiap peranti yang disambungkan.

2. Kepintaran Tepi untuk Kawalan Masa Nyata (Pengiraan dan Lapisan Kawalan)

AI Pintar Membuat Keputusan:Ini adalah kekuatan teras NCU. Ia bukan sahaja pemancar isyarat, tetapi "otak" dengan kuasa pengkomputeran.

Ia menyepadukan algoritma penjejakan lanjutan dan menggabungkan data daripada penderia terbina dalam seperti kelajuan angin dan beban salji untuk mengira sudut optimum panel solar dalam masa nyata.

Tindak balas Tahap Milisaat:Dengan keupayaan pengkomputeran tepi, NCU memproses pengiraan kompleks secara tempatan dan mengeluarkan arahan kawalan dalam milisaat.

Ia serta-merta menghantar arahan kawalan kepada TCU untuk melaraskan sudut panel untuk output tenaga maksimum, menghapuskan kelewatan yang disebabkan oleh pemprosesan berasaskan awan.

3. Tulang Belakang Maklumat yang Stabil dan Boleh Dipercayai (Lapisan Komunikasi)

Penghantaran Tahan Gangguan:Dalam persekitaran elektromagnet luar yang kompleks, Kotak Komunikasi PV Pintar menampilkan perlindungan kilat termaju dan keupayaan anti-gangguan, memastikan data kritikal dihantar ke awan atau sistem pemantauan pusat dengan cepat, selamat dan boleh dipercayai.

Kesinambungan Data yang Lancar:Sekiranya berlaku ketidakstabilan rangkaian, keupayaan pengkomputeran tepi NCU membolehkan penimbalan data tempatan.

Setelah sambungan dipulihkan, data disegerakkan secara automatik, memastikan integriti lengkap tanpa kehilangan.

4. Perlindungan Sistem Semua Cuaca (Lapisan Perlindungan)

Penentukuran Ketepatan:Sistem ini menampilkan penentukuran GPS dwi untuk membetulkan kedudukan secara berterusan dalam masa nyata, memastikan penjejakan solar yang sangat tepat dan prestasi optimum dalam semua keadaan.

Perlindungan Sandaran yang Boleh Dipercayai:Sekiranya berlaku gangguan bekalan elektrik secara tiba-tiba, UPS terbina dalam mengambil alih dengan lancar, mengekalkan sistem komunikasi dan kawalan dalam talian sambil memastikan operasi penting dan data kritikal.

Jadual Spesifikasi Penuh

▷ Parameter ciri

▷ Parameter fungsian

▷ Parameter umum

Bagaimana untuk Memasang Kotak Komunikasi PV Pintar?

1. Memilih Lokasi Pemasangan

Lokasi yang disyorkan: Di dalam kabinet kawalan berhampiran tatasusunan PV, di dalam kotak komunikasi, dalam kabinet peralatan khusus atau di kawasan luar yang terlindung dan terlindung dengan baik.

Keperluan lokasi pemasangan:

① Elakkan kawasan yang mempunyai gangguan yang kuat; jauhkan daripada motor berkuasa tinggi, peralatan frekuensi tinggi dan talian kuasa voltan tinggi.

② Lokasi pemasangan mesti memastikan kebolehcapaian untuk kakitangan, kemudahan pendawaian, keterlihatan penunjuk status, dan kemudahan untuk penyelenggaraan masa hadapan.

③ Mesti memenuhi keperluan perlindungan alam sekitar.

2. Memasang Peranti

Bergantung pada struktur projek, NCU boleh dipasang dalam kabinet kawalan, dipasang di dinding, atau dipasang di dalam kepungan peralatan.

Langkah pemasangan:

Langkah 1: Sahkan lokasi pemasangan.

Langkah 2: Lindungi peranti menggunakan bolt, pendakap pelekap dan/atau rel pelekap.

Langkah 3: Semak status pemasangan untuk memastikan peranti berada pada tahap dan stabil, mempunyai ruang pendawaian yang mencukupi, dan menikmati keadaan pelesapan haba yang baik.

3. Sambungan Kuasa

Semasa pemasangan, sahkan julat voltan input, kekutuban kuasa dan keperluan pembumian.

Sambungan termasuk input kuasa, pembumian pelindung dan perlindungan kilat.

Berhati-hati untuk mengelakkan kekutuban terbalik, turun naik voltan dan operasi tanpa pembumian. Ruitai menyediakan gambar rajah pendawaian yang lengkap, manual pemasangan, dan dokumentasi teknikal; kami juga menawarkan panduan dalam talian atau boleh menghantar jurutera yang berpengalaman lebih lima tahun ke tapak untuk mendapatkan bantuan.

4. Sambungan Komunikasi antara NCU dan TCU

Langkah utama dalam pemasangan NCU ialah mewujudkan komunikasi dengan TCU.

Sambungan biasa: Sistem Penjejakan → TCU → Kabel Komunikasi → NCU

Pastikan sambungan talian komunikasi yang betul, konfigurasi alamat peranti yang betul dan parameter komunikasi yang konsisten.

5. Sambungan antara NCU dan Sistem SCADA

Selepas menyambungkan peralatan lapangan, NCU mesti disepadukan ke dalam sistem pemantauan.

NCU → Rangkaian Ethernet / Fiber / 4G → Platform SCADA

Sambung dan komisen konfigurasi rangkaian, tetapan alamat IP dan pemetaan titik data, kemudian lakukan ujian komunikasi.

Soalan Lazim

S: Adakah rangkaian atau gangguan bekalan elektrik menjejaskan penghantaran data dan kawalan sistem?

J: Sistem ini direka bentuk untuk mengendalikan senario sedemikian. Peranti ini dilengkapi dengan bateri sandaran UPS terbina dalam yang memastikan operasi berterusan walaupun semasa gangguan kuasa yang tidak dijangka. Selain itu, keupayaan pengkomputeran tepinya membolehkan caching data tempatan dan penyegerakan pintar.

Ini memastikan pelaksanaan perintah dan pelaporan data yang stabil walaupun semasa gangguan rangkaian terputus-putus. Setelah ketersambungan dipulihkan, semua data disegerakkan secara automatik ke awan, memastikan integriti data lengkap.

S: Adakah kotak komunikasi PV pintar ini menyokong pemantauan jauh dan diagnostik kerosakan?

J: Ya, ia menyokong sepenuhnya pemantauan masa nyata dan alat kawalan jauh. Apabila disepadukan dengan platform SCADA atau IoT Ruitai, pengendali boleh memantau prestasi keseluruhan kilang dengan mudah tanpa berada di tapak.

Sistem ini juga membolehkan diagnostik jauh, membolehkan isu dikenal pasti dan diselesaikan dengan cepat, mengurangkan kegagalan komunikasi dengan ketara dan mengurangkan kos O&M keseluruhan.

S: Bagaimanakah ia memastikan panel solar sentiasa diposisikan pada sudut optimum untuk output tenaga maksimum?

J: NCU dilengkapi dengan algoritma pengesanan dipacu AI termaju dan penderia persekitaran bersepadu, termasuk pengesanan angin dan salji.

Ia terus menganalisis keadaan masa nyata untuk melaraskan sudut panel secara bijak untuk penjanaan tenaga yang optimum. Di samping itu, penentukuran GPS dwi memastikan ketepatan penjejakan yang tepat, dengan berkesan meningkatkan kecekapan penjanaan tenaga keseluruhan sistem suria.

S: Adakah pemasangan dan konfigurasi rumit? Adakah ia menyokong persediaan mudah alih?

J: Proses persediaan direka bentuk untuk menjadi mudah dan cekap. Selain konfigurasi berasaskan PC standard, peranti ini juga menyokong persediaan Bluetooth melalui peranti mudah alih.

Semasa pemasangan dan pentauliahan di tapak, parameter boleh dikonfigurasikan dengan cepat melalui telefon pintar menggunakan sambungan Bluetooth berkuasa rendah, meningkatkan kemudahan dan kecekapan keseluruhan dengan ketara.
