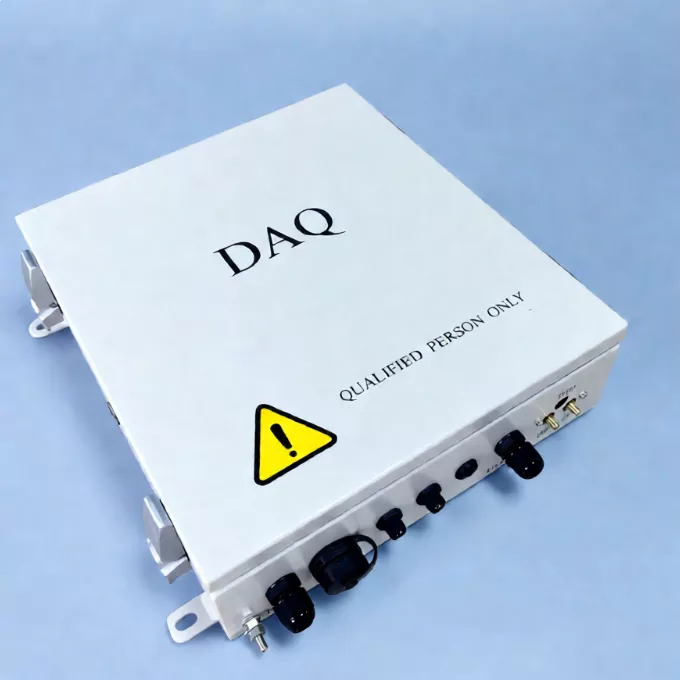

Kotak Komunikasi Solar PV

Dalam persekitaran luar yang kompleks dan berubah-ubah, rangkaian komunikasi adalah tulang belakang operasi loji tenaga solar yang stabil dan penghantaran data yang cekap.

Sebagai teras komunikasi loji, Kotak Komunikasi Solar PV yang ditawarkan oleh kilang Suzhou Ruitai menyediakan koordinasi peranti-tepi-awan yang berkuasa dan seni bina asas yang dioptimumkan untuk menyampaikan sokongan komunikasi yang teguh untuk loji kuasa solar berskala besar, membantu menjadikan setiap sinaran cahaya matahari menjadi pulangan yang boleh dipercayai.

Penemuan Teknologi Teras

1. Rangkaian Boleh Dipercayai dan Pautan Komunikasi Berlebihan

NCU menyokong saluran berwayar berlebihan, termasuk gentian optik dan RS485, serta saluran wayarles seperti 5G dan spektrum penyebaran lompat frekuensi.

Penukaran selepas kegagalan satu titik selesai dalam masa 100 ms. Komunikasi RS485 menggunakan pendawaian rantai daisy dan kabel pasangan terpiuh terlindung, bersama-sama dengan perintang penamatan 120 Ω dan reka bentuk pembumian ≤4 Ω untuk mengurangkan pantulan isyarat dan gangguan elektromagnet pada lapisan fizikal.

2. Pengkomputeran Tepi dan Peningkatan Protokol

Penapisan dan pengagregatan data sisi tepi hanya memuat naik nilai tidak normal dan data agregat, mengurangkan trafik yang tidak diperlukan. Protokol pengundian tradisional digantikan secara beransur-ansur dengan protokol IoT langgan-terbitkan seperti MQTT.

Digabungkan dengan pecutan perkakasan ASIC khusus, masa tindak balas arahan kawalan dikurangkan daripada saat kepada milisaat.

3. Algoritma Perlindungan Dinamik Didorong AI

NCU menggunakan algoritma AI, termasuk SuperTrack, untuk menganalisis data teduhan dan sinaran dwimuka serta meningkatkan prestasi penjejakan secara berterusan.

Dengan memantau keadaan cuaca tempatan setiap 0.5 saat, ia mengira sudut penjejak terbaik untuk menangkap lebih banyak tenaga suria.

4. Perlindungan Angin Adaptif Dua Arah

NCU menggunakan tiga ambang kelajuan angin, seperti 10 m/s, 12 m/s dan 15 m/s, untuk melaraskan kedudukan penjejak berdasarkan kelajuan dan arah angin masa nyata. Ia boleh menggerakkan penjejak mengikut angin atau menyimpannya pada sudut 5° yang selamat.

Apabila kelajuan angin kekal pada tahap selamat, seperti ≤8 m/s, selama lima minit, sistem secara automatik kembali ke mod penjejakan.

Mengapa Loji Kuasa Suria Berskala Besar Memerlukan Kotak Komunikasi PV Solar?

1. Rendahkan Kos O&M

NCU menggunakan perkakasan gred industri dengan julat suhu operasi -40°C hingga 85°C dan perlindungan IP65. Ia direka bentuk untuk beroperasi dengan pasti dalam angin kencang, pasir bertiup, dan gangguan elektromagnet yang tinggi.

Pengkomputeran tepi membolehkan keputusan tempatan yang lebih pantas sambil mengurangkan permintaan penghantaran data dan kelewatan rangkaian.

2. Penjejakan AI untuk Penjanaan Kuasa Lebih Tinggi

Sebagai unit kawalan untuk penjejakan berkuasa AI, NCU menggunakan cuaca masa nyata dan data rentetan PV untuk mengelakkan teduhan dan mengira sudut penjejak terbaik.

Ini membantu meningkatkan penjanaan kuasa secara keseluruhan dalam rupa bumi yang kompleks dan keadaan cahaya meresap.

3. Perlindungan Aset Proaktif

NCU juga berfungsi sebagai stesen cuaca mikro dan unit perlindungan keselamatan. Semasa angin kencang, salji lebat, hujan batu dan cuaca ekstrem lain, ia mengaktifkan mod perlindungan peringkat zon secara automatik, termasuk perlindungan angin tiga peringkat dan kedudukan perlindungan hujan batu sudut tinggi, untuk membantu mencegah kerosakan modul PV dan ubah bentuk penjejak.

4. Kesambungan Berbilang Protokol

NCU menyokong lebih daripada 200 protokol komunikasi arus perdana, termasuk Modbus dan IEC 104.

Ia serasi dengan penyongsang, stesen cuaca dan pembalak data daripada jenama yang berbeza, seperti Smart Logger, membenarkan penyepaduan bersatu peralatan berbilang jenama.

Jadual Spesifikasi Penuh

▷ Parameter ciri

▷ Parameter fungsian

▷ Parameter umum

Sokongan Selepas Jualan Dipercayai

Pemeriksaan Pintar dan Penyelenggaraan Ramalan

Untuk mengenal pasti isu yang berpotensi lebih awal, pengimbasan inframerah berasaskan dron dan pengkomputeran tepi digunakan untuk mencari kabel penuaan dan titik sambungan terlalu panas.

AI memantau status semasa, voltan dan komunikasi dalam masa nyata untuk mengesan kerosakan sebelum ia meningkat.

Firmware OTA dan Penyelenggaraan Rutin

Kemas kini perisian tegar disediakan setiap enam bulan untuk menangani kelemahan perisian dan menambah baik algoritma.

Pemeriksaan rutin termasuk port komunikasi, penyambung kabel rangkaian dan modul perlindungan kilat.

Tindak Balas Kecemasan Berperingkat

Jika komunikasi NCU hilang sepenuhnya semasa keadaan cerah biasa, kakitangan O&M boleh menilai sama ada untuk beralih kepada mod automatik setempat atau sudut kecondongan optimum tetap.

Semasa cuaca ekstrem, prosedur kecemasan diaktifkan serta-merta untuk mengalihkan penjejak ke kedudukan selamat melalui operasi manual di tapak atau pautan komunikasi sandaran.

Soalan Lazim

S: Bagaimanakah Kotak Komunikasi Solar PV berfungsi dengan SCADA untuk membolehkan O&M pintar?

J: Bertindak sebagai get laluan data di tapak, Kotak Komunikasi PV Solar memuat naik data operasi peralatan ke SCADA.

Prosesnya melibatkan: Pemantauan status peralatan → Analisis data → Makluman anomali → Pengendalian O&M.

Contohnya, apabila TCU mengesan anomali penjejakan, data dimuat naik ke NCU, yang kemudiannya menghantarnya kepada SCADA untuk menjana amaran, membolehkan kakitangan O&M melakukan diagnostik jauh.

S: Mengapakah projek PV berskala besar memerlukan NCU dan bukannya menyambung terus kepada TCU?

J: Menyambung terus ke semua TCU akan mengakibatkan pendawaian komunikasi yang kompleks, bilangan nod rangkaian yang berlebihan dan penyelenggaraan sistem yang sukar.

Menggunakan NCU membolehkan pengurusan berpusat berbilang TCU, menghasilkan struktur rangkaian yang lebih jelas, penghantaran data yang lebih stabil dan pengembangan masa depan yang lebih mudah.

S: Adakah NCU memerlukan penyelenggaraan berkala?

A: Ya. Tugas penyelenggaraan yang disyorkan termasuk:

1. Menyemak status komunikasi

2. Menyemak log penggera peralatan

3. Mengesahkan kebolehpercayaan pendawaian

4. Memeriksa meterai pelindung

5. Mengemas kini versi perisian

6. Membuat sandaran parameter konfigurasi
