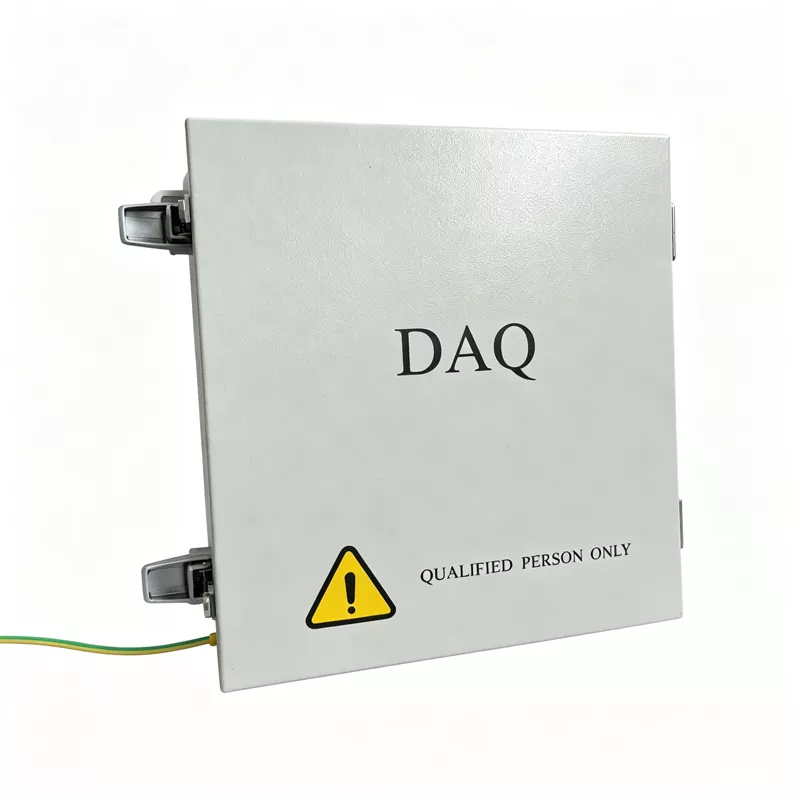

Unit Komunikasi Fotovoltaik

Ruitai ialah pengeluar Unit Komunikasi Fotovoltaik yang boleh dipercayai yang menyepadukan pengumpulan data sisi peranti, pemprosesan sisi tepi dan penghantaran berasaskan awan.

Pada peringkat peranti, penukaran protokol gred industri menghubungkan peralatan lama dengan rangkaian IP, membantu menghapuskan silo data. Di peringkat kelebihan, caching data tempatan dan penapisan pintar mengurangkan tekanan penghantaran rangkaian.

Dalam awan, pengumpulan data berpusat dan analisis pintar menyokong loji tenaga solar yang boleh dilihat, boleh dipercayai, terurus dan dikawal.

Seni Bina Produk

1. Bekalan Kuasa Dwi dan Kuasa Sandaran

Unit Komunikasi Fotovoltaik menyokong kedua-dua bekalan kuasa AC dan DC dan termasuk bateri litium sandaran.

Jika kuasa AC terganggu, ia mengekalkan komunikasi teras dan fungsi kawalan untuk membantu mencegah kehilangan data dan gangguan arahan.

2. Perlindungan dan Pengasingan Gred Perindustrian

Cip gred industri, litar terpencil dan penutup IP65 membantu melindungi daripada gangguan elektromagnet, pemeluwapan dan suhu melampau, mengurangkan risiko kegagalan modul komunikasi atau kerosakan dalam persekitaran yang keras.

3. Komunikasi Disulitkan Selamat

Penyulitan perkakasan dan perisian, bersama-sama dengan pengasingan voltan tinggi dan rendah, membantu melindungi arahan kawalan daripada gangguan atau pemintasan dan menyokong kawalan jauh selamat loji kuasa solar.

Jadual Spesifikasi Penuh

▷ Parameter ciri

▷ Parameter fungsian

▷ Parameter umum

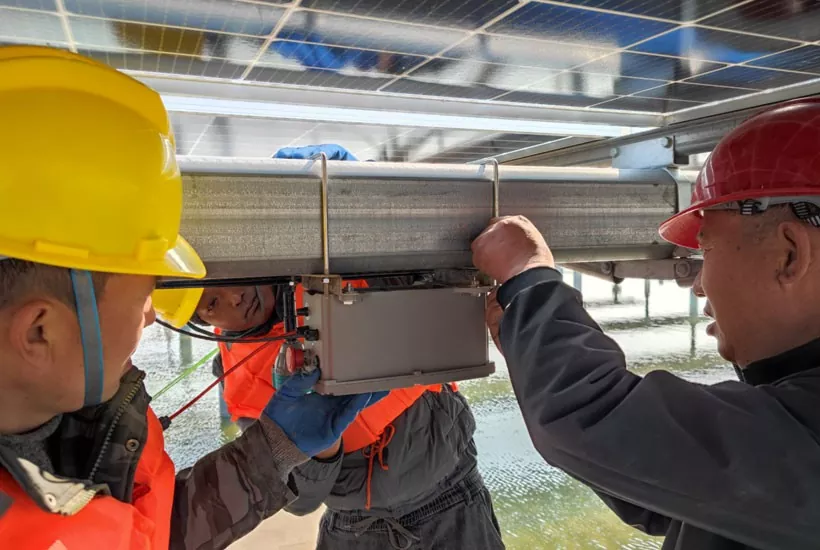

Penyelesaian Masalah NCU yang standard dan Penyelenggaraan Pencegahan

Untuk menyokong operasi stabil jangka panjang Unit Komunikasi Fotovoltaik Ruitai, kami menyediakan sistem penyelesai masalah dan penyelenggaraan pencegahan yang standard untuk membantu kakitangan O&M mengenal pasti dan menyelesaikan isu dengan cepat.

Fasa 1: Pemeriksaan Awal Di Tapak (Visual, Bau dan Pemeriksaan Pengukuran)

Pemeriksaan Visual dan Status:Periksa kepungan NCU untuk kerosakan, kemasukan air, atau pemeluwapan. Periksa komponen dalaman untuk tanda terbakar atau kapasitor bengkak. Periksa penunjuk panel, termasuk kuasa, komunikasi, dan lampu kerosakan, dan rujuk kepada manual peralatan untuk mengesahkan kod kerosakan.

Pemeriksaan Sambungan Fizikal:Periksa sama ada kabel rangkaian, kabel RS485 dan penyambung gentian optik antara NCU, komputer hos dan TCU longgar. Putuskan sambungan penyambung dan periksa sama ada pin dihitamkan atau teroksida. Bersihkannya dengan agen pembersih yang sesuai jika perlu, kemudian sambungkan semula dan selamatkannya.

Ujian Bekalan Kuasa:Gunakan multimeter untuk mengukur voltan bekalan kuasa modul komunikasi (DC 12 V/24 V) dan sahkan bahawa ia berada dalam julat terkadar, dengan turun naik yang dibenarkan sebanyak ±10%. Periksa sama ada fius berkaitan telah pecah dan periksa kemungkinan litar pintas atau risiko beban lampau.

Fasa 2: Semakan Parameter dan Konfigurasi (Sahkan, Semak, Naik taraf)

Semakan Parameter Komunikasi:Rujuk manual peralatan untuk mengesahkan bahawa protokol komunikasi antara NCU dan platform pemantauan, seperti Modbus RTU/TCP, bersama-sama dengan kadar baud dan tetapan pariti, dipadankan dengan betul. Semak alamat IP peranti, alamat stesen atau alamat nod untuk memastikan tiada konflik rangkaian dan topologi rangkaian adalah betul.

Semakan Versi Perisian Tegar:Log masuk ke sistem dan semak versi perisian tegar NCU semasa. Jika pepijat yang diketahui atau isu keserasian wujud, hubungi pengilang untuk mendapatkan kemas kini perisian tegar terkini.

Fasa 3: Ujian Profesional dan Pengesahan Penggantian (Hantar, Terima, Tukar)

Ujian Pautan Data:Gunakan alat penyahpepijatan port bersiri untuk menghantar arahan ujian ke NCU dan semak sama ada ia mengembalikan aliran data heksadesimal biasa. Penilaian Keputusan: Data bercelaru atau respons semua-FF biasanya menunjukkan sambungan fizikal atau isu gangguan. Data yang diterima tetapi tidak boleh dinyahkod biasanya menunjukkan isu konfigurasi protokol.

Pengesahan Gantian Silang:Jika semakan di atas adalah normal, gantikan modul komunikasi yang disyaki atau papan utama NCU dengan unit kerja yang diketahui model yang sama. Jika komunikasi dipulihkan selepas penggantian, perkakasan asal disahkan rosak dan harus dikembalikan ke kilang untuk dibaiki atau dibuang.

Fasa 4: Persekitaran dan Penilaian Gangguan (Pencegahan, Pengesanan, Pengukuran)

Pemeriksaan Gangguan Elektromagnet:Pastikan perisai kabel komunikasi dibumikan dengan betul dan kabel komunikasi tidak disalurkan bersama talian kuasa voltan tinggi. Untuk komunikasi RS485, sahkan bahawa wayar A/B disambungkan dengan betul dan perintang penamatan 120 Ω dipasang pada kedua-dua hujung bas.

Pemeriksaan Perlindungan Alam Sekitar:Periksa sama ada jalur pengedap kepungan sudah tua untuk mengelakkan pemeluwapan daripada menyebabkan litar pintas kecil pada papan litar. Sahkan bahawa suhu operasi kekal dalam julat gred industri untuk mengelakkan penutupan disebabkan oleh suhu tinggi atau rendah.

Fasa 5: Naik Taraf Pengendalian dan Rakaman

Sokongan Pengeluar:Jika isu itu masih tidak dapat diselesaikan selepas empat fasa pertama, rekod semua butiran kerosakan, termasuk status penunjuk, kod ralat dan mesej ujian. Hubungi pasukan sokongan teknikal pengilang untuk pemeriksaan dan pembaikan peringkat cip.

Dokumentasi Pesanan Kerja:Lengkapkan Borang Rekod Penyelesaian Masalah NCU dengan langkah pemeriksaan, model alat ganti dan penyelesaian akhir. Muat naik rekod ke platform O&M pintar untuk pemfailan.

Kesalahan dan Penyelesaian Biasa

Isu 1: NCU tidak boleh menyambung ke SCADA

Punca: Anomali rangkaian, konfigurasi IP yang salah, ketidakpadanan protokol, kegagalan modul komunikasi.

Kaedah pemeriksaan: Semak port rangkaian, gentian optik dan status rangkaian; mengesahkan parameter rangkaian; semak tetapan protokol (cth., Modbus); periksa status perkakasan.

Isu 2: Sesetengah TCU berada di luar talian

Punca yang mungkin: kerosakan talian RS485, konflik alamat, jarak komunikasi yang berlebihan, konfigurasi perintang terminal yang salah.

Tindakan pembetulan: Semak talian komunikasi, sahkan alamat peranti dan uji kualiti komunikasi.

Isu 3: NCU kerap but semula

Punca yang mungkin: Bekalan kuasa tidak stabil, suhu berlebihan, anomali perisian.

Syor: Periksa voltan bekalan kuasa, semak log operasi dan hubungi sokongan teknikal pengilang.

Sokongan Operasi dan Penyelenggaraan yang Lebih Pintar

NCU Suzhou Ruitai menggunakan diagnostik pintar terbina dalam dan prosedur penyelesaian masalah piawai untuk mengurangkan diagnosis kerosakan dari hari ke minit.

Digabungkan dengan perisian O&M jauh, ia membolehkan kakitangan O&M melengkapkan pentauliahan jauh dan naik taraf perisian tegar tanpa lawatan tapak yang kerap, mengurangkan kos O&M manual dan menyokong operasi loji tenaga solar yang selamat dan cekap.
