Penjejak Suria Berbilang Baris Pintar dan Sub-Kawal

Ruitai mempunyai kilang sendiri untuk mengeluarkan Penjejak Suria Berbilang Baris Pintar dan Sub-Pengawal berkualiti tinggi. Sistem TCU ini berfungsi sebagai teras pintar loji tenaga solar.

Ia mengawal motor dengan tepat untuk melaraskan sudut panel PV dalam masa nyata, membolehkan sistem mengikuti pergerakan matahari secara dinamik sepanjang hari dan menangkap lebih banyak tenaga suria.

Sistem ini dipertingkatkan lagi dengan algoritma rangkaian saraf terbina dalamnya, yang membolehkan pembelajaran jauh berasaskan awan dan pengoptimuman berterusan.

Apabila keadaan cahaya matahari dan persekitaran tapak berubah, TCU boleh melaraskan dan menambah baik strategi penjejakannya dari semasa ke semasa, membantu loji PV menjana tenaga dengan lebih cekap.

Ciri-ciri Teknikal Produk

1. Integrasi Perkakasan dan Perisian

Penjejak solar berbilang baris pintar dan sub-pengawal menyokong kedua-dua bekalan kuasa AC dan DC dan dilengkapi dengan bateri litium sandaran berkapasiti tinggi, memastikan kawalan teras yang stabil walaupun pada waktu malam atau dalam keadaan cuaca yang teruk.

Dengan algoritma penjejakan pintar termaju dan teknologi pemodelan 3D berketepatan tinggi, sistem ini boleh mengurangkan kehilangan bayang-bayang yang disebabkan oleh rupa bumi yang kompleks dan meningkatkan penjanaan tenaga secara keseluruhan.

Bersama-sama dengan aplikasi mudah alih sokongan Ruitai dan platform SCADA, sistem ini membolehkan pengurusan digital proses penuh, daripada pemasangan pantas kepada operasi dan penyelenggaraan jauh.

2. Mekanisme Perlindungan Keselamatan

Di bawah keadaan angin yang keras, sistem menggunakan TCU kami dan NCU boleh melaraskan panel PV secara automatik ke kedudukan selari yang selamat, mengurangkan beban angin dan melindungi struktur penjejak.

Dalam situasi tertentu, ia juga boleh mengenal pasti baris penjejak bebas yang tidak terjejas oleh angin, membolehkan mereka terus menjana kuasa dengan selamat.

Setiap NCU juga boleh berfungsi sebagai stesen cuaca mikro, membolehkan perlindungan berperingkat dan tindak balas toleransi kesalahan semasa cuaca melampau seperti angin kencang, salji lebat dan banjir.

Sistem ini direka bentuk dengan pemisahan voltan tinggi dan rendah, perlindungan elektrik terbina dalam, dan perisian dwi-lapisan dan penyulitan perkakasan, membantu memastikan keselamatan kakitangan, peralatan dan data.

Parameter Sistem

Parameter Mekanikal

Parameter Elektrik

Panduan Pemasangan TCU

1. Pemasangan Mekanikal

● Lekapkan pendakap:Pasang pendakap pelekap atau penutup peralatan di lokasi yang ditetapkan. Pastikan pemasangan selamat untuk mengelakkan longgar akibat getaran dan biarkan ruang yang mencukupi untuk penyelenggaraan.

● Pasang TCU:Selamatkan TCU (Intelligent Sub-Controller for Multi-Row Solar Tracker) dalam orientasi yang betul menggunakan skru pelekap yang disediakan.

2. Sambungan Elektrik

● Bekalan kuasa:Sambungkan input kuasa DC dan bumi pelindung (PE). Pastikan polariti yang betul (elakkan membalikkan terminal positif dan negatif) dan sahkan bahawa sambungan terminal adalah selamat.

● Sambungan motor:TCU → Pemandu Motor → Motor Pandu → Putaran Penjejak

● Sambungan penderia:Sambungkan penderia kecondongan, penderia kedudukan dan penderia kelajuan angin mengikut spesifikasi projek.

3. Sambungan Komunikasi

● Seni bina standard:Penjejak Suria → TCU → NCU → Sistem SCADA

● Antara muka komunikasi termasuk:

RS485: Kaedah komunikasi medan biasa

CAN Bus: Komunikasi peranti kawalan dalaman

Ethernet: Penghantaran data berkelajuan tinggi

Komunikasi tanpa wayar: Untuk aplikasi projek khusus

4. Tatarajah Parameter dan Pentauliahan

● Tetapkan parameter asas:Latitud/longitud projek, tetapan masa, mod penjejakan dan sudut had.

● Ujian pengendalian motor:Uji operasi ke hadapan dan undur dan sudut maksimum/minimum; mengesahkan arah pergerakan penjejak yang betul.

● Penentukuran sudut:Jajarkan sudut sebenar dengan sudut yang dilaporkan sistem menggunakan maklum balas kedudukan dan data sensor kecondongan.

● Ujian komunikasi:Sahkan komunikasi antara TCU dan NCU, termasuk muat naik data, maklum balas status dan pemberitahuan penggera.

Berwayar lwn Wayarles: Perbandingan Kaedah Komunikasi TCU

Penjejak solar berbilang baris pintar Ruitai dengan sub-pengawal menyokong pelbagai kaedah komunikasi. Kami mengesyorkan perkara berikut:

Untuk loji solar di kawasan rata, utamakan penyelesaian berwayar RS485; untuk persekitaran penempatan yang mencabar—seperti tapak pergunungan atau terapung—penyelesaian wayarles boleh dipertimbangkan, dengan syarat ujian liputan isyarat dijalankan dengan teliti.

Jenis Produk

Untuk memenuhi keperluan projek yang berbeza, Ruitai menyediakan matriks produk yang fleksibel untuk pelbagai konfigurasi sistem penjejak.

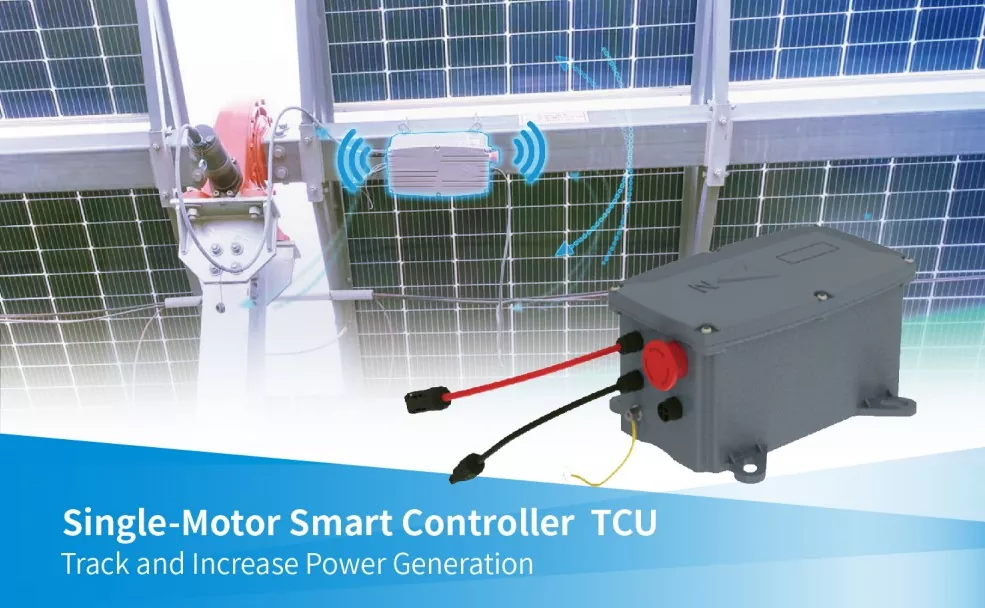

Untuk aplikasi satu baris, pemacu tunggal, kami menawarkan dua model: RT-TK-SP-V1 berkuasa DC dan RT-TK-EP-V1 berkuasa AC.

Kedua-duanya direka bentuk untuk berfungsi dengan motor 300W dan menyediakan kawalan yang stabil untuk baris penjejak standard.

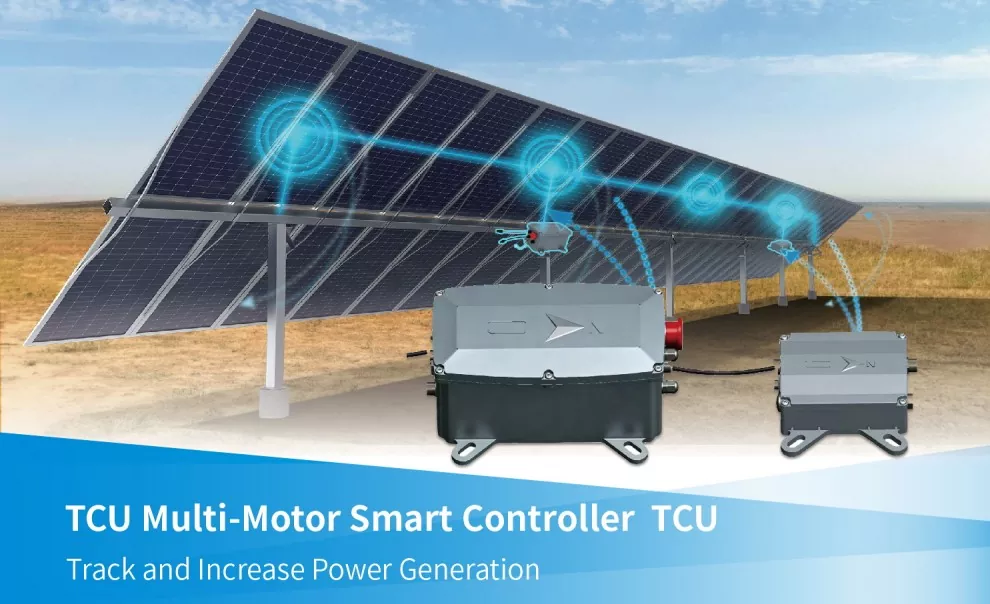

Untuk tatasusunan berskala besar dengan berbilang baris dan berbilang pemacu, kami menyediakan penyelesaian gabungan menggunakan pengawal utama dan sub-pengawal. Konfigurasi ini menyokong motor sehingga 150W dan sesuai untuk susun atur projek yang lebih kompleks.

Sama ada sistem menggunakan input DC rentetan atau sambungan grid AC, penyelesaian kawalan Ruitai boleh disesuaikan secara fleksibel kepada keadaan tapak dan keperluan projek yang berbeza.

Pensijilan dan Jaminan Kualiti

Penjejak solar berbilang baris pintar dan sub-pengawal kami mematuhi piawaian antarabangsa dan domestik yang terkemuka. Mereka telah memperoleh pensijilan sistem pengurusan kualiti ISO 9001, pensijilan keselamatan CE, dan pemeriksaan standard keselamatan daripada HTW, sebuah organisasi ujian dan pemeriksaan antarabangsa.

Selain itu, perisian sistem juga telah menerima Sijil Pendaftaran Hak Cipta Perisian Komputer oleh Pentadbiran Hak Cipta Negara Republik Rakyat China.

Memilih produk Ruitai TCU bermakna memilih penyelesaian kawalan yang patuh, boleh dipercayai dan cekap untuk masa depan penjanaan kuasa solar.
